رده ضخامت لوله (Pipe Schedule) چیست؟

Q: آیا رده ضخامت بیشتر همیشه به معنی فشار مجاز بیشتر است؟

افزایش ضخامت میتواند ظرفیت تحمل فشار را بیشتر کند، اما فشار مجاز فقط بر اساس رده ضخامت تعیین نمیشود و به جنس و گرید فولاد، دما، تلرانس، خوردگی و کد طراحی نیز وابسته است.

Q: آیا SCH 40 و SCH 40S همیشه یکساناند؟

خیر. بدون مراجعه به جدول ابعادی مربوط نباید آنها را یکسان فرض کرد. پسوند S به جدول لوله زنگنزن مربوط است و ضخامت باید برای سایز موردنظر از استاندارد صحیح خوانده شود.

Q: آیا XXS همان رده 160 (SCH 160) است؟

خیر. XXS یک نامگذاری سنتی مستقل است و ضخامت آن میتواند بیشتر یا کمتر از SCH 160 باشد.

رابطه NPS، قطر خارجی، ضخامت دیواره و نام‌گذاری‌های رایج به‌روزرسانی: ۲۰۲۶

رده ضخامت لوله (Pipe Schedule) شناسه‌ای ابعادی برای ضخامت اسمی دیواره در یک سایز نامی مشخص است. رده‌های 40، 80 و 160 (SCH 40/80/160) و نام‌گذاری‌های سنتی STD، XS و XXS در جداول ابعادی ASME B36.10M روابط مشخصی با NPS، قطر خارجی و ضخامت دیواره دارند.

تعریف پایه

چهار مفهوم مستقل در تفسیر رده ضخامت (Schedule)

برای خواندن صحیح جدول، باید سایز نامی لوله (NPS)، قطر خارجی (OD)، ضخامت دیواره (WT) و قطر داخلی (ID) از یکدیگر تفکیک شوند. برای هر سایز نامی لوله، قطر خارجی در جدول ابعادی مشخص است؛ با تغییر رده ضخامت، ضخامت دیواره و در نتیجه قطر داخلی تغییر می‌کند.

سایز نامی لوله (NPS)شناسه استاندارد اندازه لوله است و الزاماً با قطر خارجی واقعی برابر نیست.

قطر خارجی (OD)قطر واقعی سطح خارجی لوله است که برای هر سایز نامی از جدول ابعادی خوانده می‌شود.

ضخامت دیواره (WT)ضخامت اسمی دیواره است که از تقاطع سایز نامی لوله و رده ضخامت در جدول به‌دست می‌آید.

قطر داخلی (ID)از قطر خارجی و ضخامت دیواره محاسبه می‌شود و با افزایش ضخامت کاهش می‌یابد.

ریشه نام Schedule: در تدوین اولیه این سیستم، هدف آن بود که شماره Schedule تقریباً با رابطه‌ای بر پایه 1000 × P/S ارتباط یکنواختی داشته باشد؛ اما این ایده با ضخامت‌های متداول صنعت تطابق کافی پیدا نکرد. در نتیجه Schedule به‌عنوان یک نام‌گذاری استاندارد برای ضخامت‌های قابل سفارش تثبیت شد، نه به‌عنوان عدد فشار یا درجه‌بندی فشار (Pressure Rating).

منطق جدول

یک رده ضخامت ثابت، به معنی ضخامت یکسان در همه سایزها نیست

نسخه قابل دانلودMANIK TRADING

دانلود جدول

مشخصه	با تغییر سایز نامی لوله (NPS)	با تغییر رده ضخامت	نکته کاربردی
قطر خارجی (OD)	طبق جدول ابعادی تغییر می‌کند	در یک سایز نامی معمولاً ثابت می‌ماند	سایز نامی لوله (NPS) را با قطر خارجی واقعی اشتباه نگیرید
ضخامت دیواره (WT)	برای یک رده ضخامت می‌تواند تغییر کند	در همان سایز نامی معمولاً افزایش می‌یابد	ضخامت دیواره از محل تقاطع سایز نامی و رده ضخامت در جدول استاندارد به دست می‌آید
قطر داخلی (ID)	از قطر خارجی (OD) و ضخامت دیواره (WT) محاسبه می‌شود	با افزایش ضخامت کاهش می‌یابد	برای هیدرولیک و عبور ابزار اهمیت دارد
جرم اسمی	با اندازه و ضخامت تغییر می‌کند	با افزایش ضخامت بیشتر می‌شود	وزن تحویلی می‌تواند تحت تأثیر تلرانس باشد

رابطه هندسی: قطر داخلی اسمی (ID) از رابطه ID = OD − 2 × WT به‌دست می‌آید. در این رابطه، همه مقادیر باید با واحد یکسان وارد شوند.

استانداردهای ابعادی

جدول مرجع مناسب برای هر گروه محصول

جدول ابعادی مناسب به جنس و گروه محصول بستگی دارد. B36.10 برای لوله فولادی جوشی و بدون درز و B36.19M برای لوله زنگ‌نزن مرجع‌های اصلی‌اند و باید همراه با استاندارد محصول استفاده شوند.

ASME B36.10ابعاد لوله‌های فولادی جوشی و بدون درز را مشخص می‌کند. ASME B36.19Mابعاد لوله‌های فولاد زنگ‌نزن کارشده بدون درز و جوشی، از جمله رده‌های دارای پسوند S، را مشخص می‌کند. جداول مرجع سایتجداول سایز نامی لوله (NPS)، قطر نامی (DN)، قطر خارجی، ضخامت و وزن اسمی را در یک بخش در دسترس قرار می‌دهد. محاسبه‌گر ابعاد، وزن و حجم داخلی لولهپس از انتخاب ابعاد، قطر داخلی، سطح مقطع، حجم و وزن تئوری را محاسبه می‌کند.

جدول مرجع

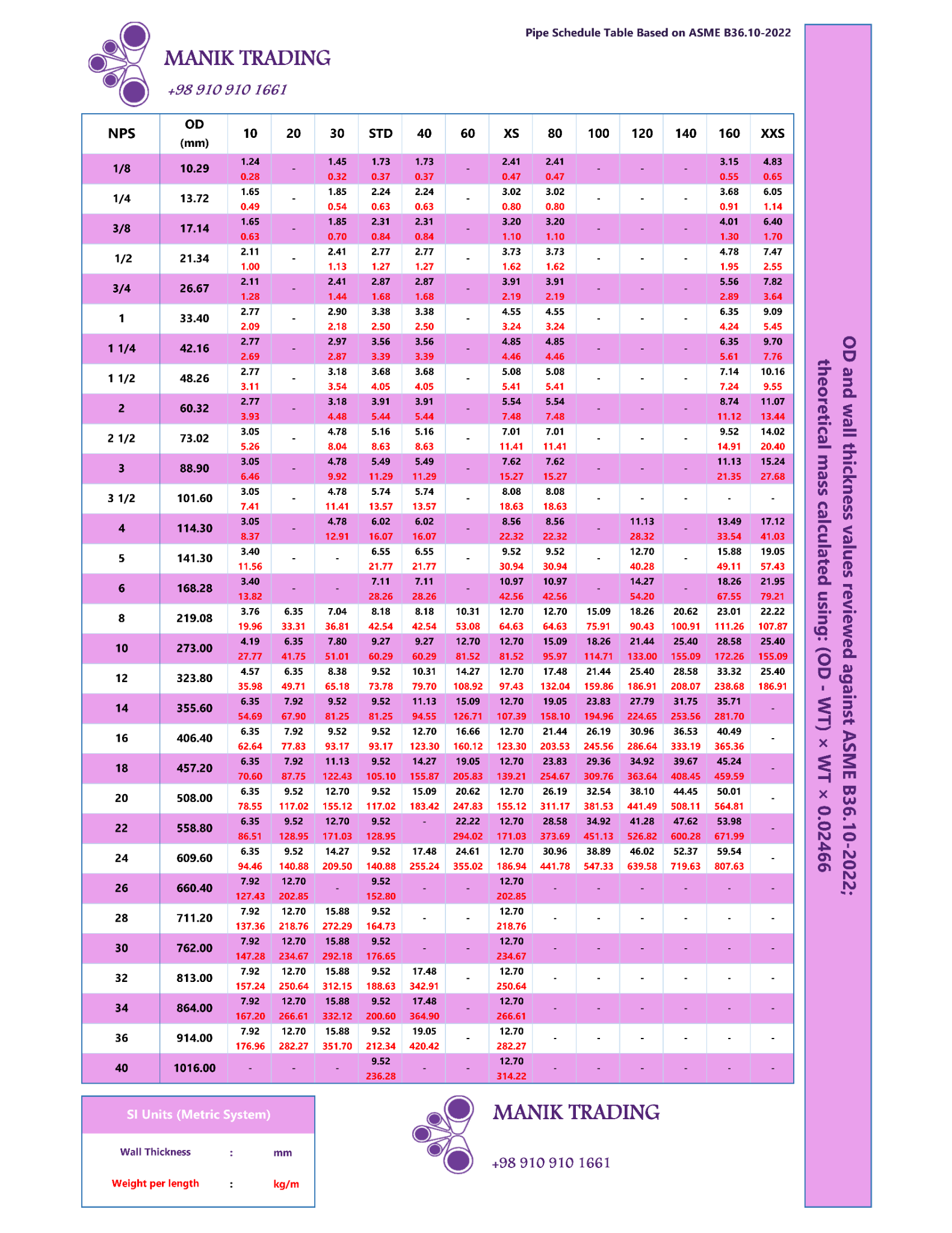

جدول رده ضخامت لوله بر اساس ASME B36.10-2022

جدول مرجع زیر نمونه‌ای از رابطه NPS، قطر خارجی و ضخامت اسمی در رده‌های متداول ASME B36.10-2022 است. این داده ابعادی است و به‌تنهایی فشار مجاز سیستم را تعیین نمی‌کند.

این جدول، قطر خارجی (OD)، ضخامت دیواره (WT) و وزن نظری واحد طول را برای رده‌های رایج لوله فولادی در واحدهای SI ارائه می‌کند. مقادیر قطر خارجی و ضخامت دیواره بر اساس ASME B36.10-2022 بازبینی شده‌اند و وزن نظری با رابطه درج‌شده در خود جدول محاسبه شده است.

دانلود PDF مشاهده PDF

تعریف رده ضخامت

رده‌های 40 و 80 و رابطه آن‌ها با ضخامت دیواره

رده SCH 40 یکی از پرکاربردترین سری‌های ضخامت در لوله فولادی است، اما «40» مقدار ضخامت یا فشار نیست. ضخامت واقعی با NPS تغییر می‌کند و باید از جدول ASME B36.10M خوانده شود.

قاعده اصلی:

ضخامت SCH 40 یک مقدار ثابت نیست؛ مقدار میلی‌متری آن از تقاطع NPS و ستون SCH 40 در جدول استاندارد به دست می‌آید.

نسخه قابل دانلودMANIK TRADING

دانلود جدول

NPS	OD	SCH 40 WT	ID تقریبی
NPS 1/2	21.34 mm	2.77 mm	15.80 mm
NPS 1	33.40 mm	3.38 mm	26.64 mm
NPS 2	60.32 mm	3.91 mm	52.50 mm
NPS 4	114.30 mm	6.02 mm	102.26 mm
NPS 6	168.28 mm	7.11 mm	154.06 mm
NPS 8	219.08 mm	8.18 mm	202.72 mm

رده 80 (SCH 80) در بسیاری از سایزهای اسمی لوله (NPS) مشترک یک سری ضخامت سنگین‌تر از رده 40 (SCH 40) است. عدد 80 به معنی 80 mm یا رده فشاری (Pressure Class) نیست؛ ضخامت دیواره (WT) واقعی باید برای همان NPS از جدول ابعادی خوانده شود.

نسخه قابل دانلودMANIK TRADING

دانلود جدول

NPS	OD	SCH 80 WT	ID تقریبی
NPS 1/2	21.34 mm	3.73 mm	13.88 mm
NPS 1	33.40 mm	4.55 mm	24.30 mm
NPS 2	60.32 mm	5.54 mm	49.24 mm
NPS 4	114.30 mm	8.56 mm	97.18 mm
NPS 6	168.28 mm	10.97 mm	146.34 mm
NPS 8	219.08 mm	12.70 mm	193.68 mm

تعریف رده ضخامت

رده 160 و مقایسه رده‌های 40، 80 و 160

رده 160 (SCH 160) از رده‌های ضخامت سنگین در ASME B36.10M است. این رده زمانی به‌کار می‌رود که طراحی به ضخامت اسمی دیواره (Nominal Wall) بیشتری نیاز دارد، اما خود رده 160 (Schedule 160) به‌تنهایی فشار مجاز، گرید یا مناسب‌بودن سرویس (Suitability) را تعیین نمی‌کند.

نسخه قابل دانلودMANIK TRADING

دانلود جدول

NPS	OD	SCH 160 WT	ID تقریبی
NPS 1/2	21.34 mm	4.78 mm	11.78 mm
NPS 1	33.40 mm	6.35 mm	20.70 mm
NPS 2	60.32 mm	8.74 mm	42.84 mm
NPS 4	114.30 mm	13.49 mm	87.32 mm
NPS 6	168.28 mm	18.26 mm	131.76 mm
NPS 8	219.08 mm	23.01 mm	173.06 mm

نسخه قابل دانلودMANIK TRADING

دانلود جدول

NPS	SCH 40 WT	SCH 80 WT	SCH 160 WT
NPS 2	3.91 mm	5.54 mm	8.74 mm
NPS 4	6.02 mm	8.56 mm	13.49 mm
NPS 8	8.18 mm	12.70 mm	23.01 mm

هر سه رده در یک NPS، OD یکسان دارند؛ تفاوت اصلی در WT، وزن و ID است.

نام‌گذاری سنتی

نام‌گذاری STD، XS و XXS در لوله

دیواره استاندارد (Standard / STD)، دیواره تقویت‌شده (Extra Strong / XS) و دیواره دوبرابر تقویت‌شده (Double Extra Strong / XXS) نام‌گذاری‌های سنتی ضخامت لوله‌اند که در جداول و اسناد قدیمی نیز دیده می‌شوند. این نام‌ها را نباید بدون کنترل جدول در همه سایزها معادل یک رده ضخامت (Schedule) ثابت فرض کرد.

نکته مهم:

STD و XS در برخی NPSهای رایج با SCH 40 و SCH 80 ضخامت یکسان دارند، اما این تطابق در تمام سایزها ادامه پیدا نمی‌کند. XXS نیز یک ستون مستقل سنتی است و معادل عمومی SCH 160 نیست.

مرز دقیق تطابق: مطابق ASME B36.10-2022، STD و SCH 40 تا NPS 10 یکسان‌اند؛ در سایزهای بزرگ‌تر STD برابر 9.53 mm است. همچنین XS و SCH 80 تا NPS 8 یکسان‌اند و در سایزهای بزرگ‌تر XS برابر 12.70 mm است.

نسخه قابل دانلودMANIK TRADING

دانلود جدول

NPS	STD	SCH 40	XS	SCH 80	XXS
NPS 1/2	2.77 mm	2.77 mm	3.73 mm	3.73 mm	7.47 mm
NPS 1	3.38 mm	3.38 mm	4.55 mm	4.55 mm	9.09 mm
NPS 2	3.91 mm	3.91 mm	5.54 mm	5.54 mm	11.07 mm
NPS 4	6.02 mm	6.02 mm	8.56 mm	8.56 mm	17.12 mm
NPS 8	8.18 mm	8.18 mm	12.70 mm	12.70 mm	22.22 mm
NPS 10	9.27 mm	9.27 mm	12.70 mm	15.09 mm	25.40 mm

در NPS 10 می‌بینید XS برابر 12.70 mm است، در حالی‌که SCH 80 برابر 15.09 mm است؛ بنابراین فرض «XS = SCH 80 برای همه سایزها» نادرست است.

پیش از فراگیرشدن شماره‌های رده ضخامت (Schedule)، نام‌های STD، XS و XXS برای گروه‌های ضخامت به‌کار می‌رفتند. این علائم هنوز در برخی جداول، مدارک قدیمی و مارکینگ‌ها دیده می‌شوند و مقدار دقیق آن‌ها باید با NPS و جدول استاندارد بررسی شود.

اشتباه رایج

XXS، رده 160 و خواندن XS/XXS از جدول ابعادی

کنترل جدول ضروری است:

برای NPS 4، XXS برابر 17.12 mm و SCH 160 برابر 13.49 mm است. برای NPS 8، XXS برابر 22.22 mm و SCH 160 برابر 23.01 mm است. بنابراین هیچ معادل‌سازی سراسری بین XXS و SCH 160 قابل اتکا نیست.

برای «NPS 4 XS»، ضخامت متناظر از جدول B36.10 استخراج می‌شود. نمایش هم‌زمان نام XS و ضخامت اسمی، ابهام بین نام تاریخی دیواره و مقدار عددی را از بین می‌برد:

NPS 4, XS (WT 8.56 mm), ASME B36.10M

در XXS نیز مقدار واقعی WT به سایز نامی وابسته است و باید از جدول همان سایز استخراج شود.

کاربرد صحیح

رابطه Schedule با ضخامت اسمی دیواره

Schedule یک شناسه برای ضخامت اسمی در یک سایز مشخص است. برای رسیدن به ضخامت واقعی باید NPS و جدول ابعادی مربوط مشخص باشند و سپس مقدار WT از همان جدول خوانده شود.

استاندارد محصول، جنس و گرید فولاداستاندارد محصول و گرید، مستقل از Schedule، تعریف می‌شوند.

سایز نامی لوله (NPS) و جدول ابعادی مورد استفادهفولاد کربنی/آلیاژی و فولاد زنگ‌نزن می‌توانند مراجع ابعادی متفاوتی داشته باشند.

ضخامت متناظرضخامت اسمی متناظر با هر Schedule از جدول ابعادی استخراج و با حداقل ضخامت طراحی و تلرانس ساخت مقایسه می‌شود.

Schedule و ضخامت اسمینمایش هم‌زمان رده ضخامت و ضخامت اسمی دیواره از تفسیرهای متفاوت جلوگیری می‌کند.

هشدار طراحی: رده ضخامت، کلاس فشاری یا فشار مجاز لوله نیست. فشار قابل تحمل باید با کد طراحی، خواص فولاد در دمای طراحی، تلرانس منفی، مقدار مجاز خوردگی و سایر ضرایب محاسبه شود.

رزوه‌کاری: ASME B36.10-2022 یادآوری می‌کند که ضخامت‌های Schedule 5 و Schedule 10 برای رزوه‌کاری مطابق ASME B1.20.1 مناسب نیستند. این موضوع مستقل از محاسبه فشار و باید همراه با نوع اتصال بررسی شود.

پرسش‌های کلیدی

سؤالات متداول

آیا SCH 40 در همه سایزها ضخامت یکسانی دارد؟

خیر. رده ضخامت (Schedule) یک شناسه جدولی است و ضخامت متناظر با آن، با تغییر سایز نامی لوله (NPS) تغییر می‌کند.

آیا رده ضخامت بیشتر همیشه به معنی فشار مجاز بیشتر است؟

افزایش ضخامت می‌تواند ظرفیت تحمل فشار را بیشتر کند، اما فشار مجاز فقط بر اساس رده ضخامت تعیین نمی‌شود و به جنس و گرید فولاد، دما، تلرانس، خوردگی و کد طراحی نیز وابسته است.

آیا SCH 40 و SCH 40S همیشه یکسان‌اند؟

خیر. بدون مراجعه به جدول ابعادی مربوط نباید آن‌ها را یکسان فرض کرد. پسوند S به جدول لوله زنگ‌نزن مربوط است و ضخامت باید برای سایز موردنظر از استاندارد صحیح خوانده شود.

آیا STD همیشه همان رده 40 (SCH 40) است؟

خیر. در تعدادی از سایزهای رایج ضخامت یکسان است، اما تطابق باید برای NPS مشخص از جدول کنترل شود.

آیا XS همیشه همان رده 80 (SCH 80) است؟

خیر. نمونه واضح NPS 10 است که XS برابر 12.70 mm و SCH 80 برابر 15.09 mm است.

آیا XXS همان رده 160 (SCH 160) است؟

خیر. XXS یک نام‌گذاری سنتی مستقل است و ضخامت آن می‌تواند بیشتر یا کمتر از SCH 160 باشد.

منابع فنی

ویرایش‌ها و صفحات رسمی بررسی‌شده

ASME B36.10M — Welded and Seamless Wrought Steel PipeASME

ASME B36.19M — Stainless Steel PipeASME

ASTM A53/A53M — Welded and Seamless Steel PipeASTM

ASTM A106/A106M — Seamless Carbon Steel PipeASTM

شماره و سال انتشار استاندارد، دامنه کاربرد و الزامات تکمیلی باید مستقیماً با منبع رسمی و ویرایش فنی مورد استناد تطبیق داده شوند.

What Is Pipe Schedule?

NPS, outside diameter, wall thickness and common schedule designations Updated: 2026

Pipe schedule is a dimensional wall designation for a specific NPS. SCH 40, SCH 80 and SCH 160, together with the legacy STD, XS and XXS designations, relate NPS and fixed outside diameter to tabulated nominal wall thickness in ASME B36.10M.

Basic definition

Four distinct dimensional concepts

Start by separating nominal pipe size (NPS), outside diameter (OD), wall thickness (WT) and inside diameter (ID). For a given NPS, OD comes from the dimensional table; changing schedule changes wall thickness and therefore ID.

Nominal pipe size (NPS)A standardized size designation that is not necessarily equal to the actual outside diameter.

Outside diameter (OD)The actual external dimension assigned to each NPS by the dimensional standard.

Wall thickness (WT)The nominal wall obtained from the intersection of NPS and schedule.

Inside diameter (ID)Calculated from OD and wall thickness and reduced as the wall becomes thicker.

Origin of the schedule number: the original concept sought an approximately uniform relationship based on 1000 × P/S, but that approach did not align sufficiently with established commercial wall thicknesses. Schedule numbers were therefore adopted as a standardized ordering designation for wall thickness, not as a pressure rating.

Table logic

One schedule number does not mean one wall thickness

DownloadableMANIK TRADING

Download table

Parameter	When NPS changes	When schedule changes	Practical note
Outside diameter	Changes according to the table	Normally remains fixed within one NPS	NPS is not the actual outside diameter
Wall thickness	May change for the same schedule	Normally increases within one NPS	Exact table-cell value
Inside diameter	Depends on OD and wall	Decreases as wall increases	Important for hydraulics and tool passage
Nominal mass	Changes with size and wall	Increases with wall	Delivered mass remains subject to tolerances

Geometric relation: nominal inside diameter is calculated as ID = OD − 2 × WT. All inputs must use consistent units.

Dimensional standards

Which table should be used?

The correct dimensional table depends on the product group. B36.10 covers wrought steel pipe and B36.19M covers stainless steel pipe dimensions.

ASME B36.10Dimensional standard for welded and seamless wrought steel pipe used at high or low temperatures and pressures. ASME B36.19MDimensional standard for welded and seamless wrought stainless steel pipe, including S-suffixed schedules. Site reference tablesOrganizes access to NPS, DN, outside diameter, wall and nominal mass data. Pipe calculationsUses selected dimensions to calculate ID, cross-sectional area, volume and theoretical mass.

Reference table

Pipe Schedule Table Based on ASME B36.10-2022

The table below illustrates the relationship among NPS, outside diameter and selected nominal walls in ASME B36.10-2022. It is dimensional data, not a pressure-rating table.

This table presents outside diameter (OD), wall thickness (WT) and theoretical mass per unit length for common steel pipe schedules in SI units. Outside-diameter and wall-thickness values were reviewed against ASME B36.10-2022, and theoretical mass is calculated using the formula printed on the table.

Download PDF View PDF

Wall-series definition

What is Schedule 40 and how is its wall thickness determined?

Schedule 40 is one of the most commonly specified wall series for steel pipe, but “40” is neither a wall thickness nor a pressure value. Actual wall changes with NPS and must be read from ASME B36.10M tables.

Core rule:

To convert SCH 40 into millimetres, first identify NPS and then read WT from the corresponding table cell.

Selected table

SCH 40 wall thickness at common sizes

DownloadableMANIK TRADING

Download table

NPS	OD	SCH 40 WT	Approx. ID
NPS 1/2	21.34 mm	2.77 mm	15.80 mm
NPS 1	33.40 mm	3.38 mm	26.64 mm
NPS 2	60.32 mm	3.91 mm	52.50 mm
NPS 4	114.30 mm	6.02 mm	102.26 mm
NPS 6	168.28 mm	7.11 mm	154.06 mm
NPS 8	219.08 mm	8.18 mm	202.72 mm

Wall-series definition

What is Schedule 80 and how does it differ from Schedule 40?

SCH 80 is a heavier wall series than SCH 40 across many common NPS sizes. The number 80 does not mean 80 mm or a pressure class; actual WT must be taken from the dimensional table for the specific NPS.

Core rule:

To convert SCH 80 into millimetres, first identify NPS and then read WT from the corresponding table cell.

Selected table

SCH 80 wall thickness at common sizes

DownloadableMANIK TRADING

Download table

NPS	OD	SCH 80 WT	Approx. ID
NPS 1/2	21.34 mm	3.73 mm	13.88 mm
NPS 1	33.40 mm	4.55 mm	24.30 mm
NPS 2	60.32 mm	5.54 mm	49.24 mm
NPS 4	114.30 mm	8.56 mm	97.18 mm
NPS 6	168.28 mm	10.97 mm	146.34 mm
NPS 8	219.08 mm	12.70 mm	193.68 mm

Wall-series definition

Schedule 160: heavy-wall dimensional series for steel pipe

SCH 160 is a heavy-wall series in ASME B36.10M. It is considered when design requires greater nominal wall, but Schedule 160 alone does not define allowable pressure, material grade or service suitability.

Core rule:

To convert SCH 160 into millimetres, first identify NPS and then read WT from the corresponding table cell.

Selected table

SCH 160 wall thickness at common sizes

DownloadableMANIK TRADING

Download table

NPS	OD	SCH 160 WT	Approx. ID
NPS 1/2	21.34 mm	4.78 mm	11.78 mm
NPS 1	33.40 mm	6.35 mm	20.70 mm
NPS 2	60.32 mm	8.74 mm	42.84 mm
NPS 4	114.30 mm	13.49 mm	87.32 mm
NPS 6	168.28 mm	18.26 mm	131.76 mm
NPS 8	219.08 mm	23.01 mm	173.06 mm

Comparison

SCH 40 versus SCH 80 and 160

DownloadableMANIK TRADING

Download table

NPS	SCH 40 WT	SCH 80 WT	SCH 160 WT
NPS 2	3.91 mm	5.54 mm	8.74 mm
NPS 4	6.02 mm	8.56 mm	13.49 mm
NPS 8	8.18 mm	12.70 mm	23.01 mm

At a fixed NPS, all three retain the same OD; WT, mass and ID change.

Traditional designations

What are STD, XS and XXS pipe walls?

STD (Standard), XS (Extra Strong) and XXS (Double Extra Strong) are traditional wall designations still shown in ASME B36.10M tables and older technical documents. They should not be treated as universally equivalent to one schedule number across all NPS sizes.

Key point:

STD and XS match SCH 40 and SCH 80 at several common sizes, but the relationship does not continue across all sizes. XXS is also a separate traditional column, not a universal synonym for SCH 160.

Exact equivalence limits: under ASME B36.10-2022, STD and SCH 40 are identical through NPS 10; above that range STD is 9.53 mm. XS and SCH 80 are identical through NPS 8; above that range XS is 12.70 mm.

Comparison table

Selected STD/XS/XXS versus schedule values

DownloadableMANIK TRADING

Download table

NPS	STD	SCH 40	XS	SCH 80	XXS
NPS 1/2	2.77 mm	2.77 mm	3.73 mm	3.73 mm	7.47 mm
NPS 1	3.38 mm	3.38 mm	4.55 mm	4.55 mm	9.09 mm
NPS 2	3.91 mm	3.91 mm	5.54 mm	5.54 mm	11.07 mm
NPS 4	6.02 mm	6.02 mm	8.56 mm	8.56 mm	17.12 mm
NPS 8	8.18 mm	8.18 mm	12.70 mm	12.70 mm	22.22 mm
NPS 10	9.27 mm	9.27 mm	12.70 mm	15.09 mm	25.40 mm

At NPS 10, XS is 12.70 mm while SCH 80 is 15.09 mm, demonstrating why “XS = SCH 80 everywhere” is unsafe.

Legacy terminology

Use of STD, XS and XXS in dimensional references

STD, XS and XXS are legacy wall-designation terms that remain present in dimensional tables and older technical documents. Their actual nominal wall must be read for the specific NPS from the applicable dimensional standard.

Common mistake

XXS is not the same as SCH 160

Table check required:

At NPS 4, XXS is 17.12 mm while SCH 160 is 13.49 mm. At NPS 8, XXS is 22.22 mm while SCH 160 is 23.01 mm. There is no universal XXS-to-SCH160 equivalence.

Legacy designation

Reading XS and XXS from the dimensional table

For NPS 4 XS, the corresponding nominal wall is read directly from the applicable B36.10 table. Stating the designation together with its nominal wall makes the dimensional definition explicit.

NPS 4, XS (WT 8.56 mm), ASME B36.10M

For XXS, likewise state the actual nominal wall for that NPS.

Correct use

Relationship between Schedule and nominal wall thickness

Schedule identifies a nominal wall series for a given pipe size. NPS and the governing dimensional table are needed to obtain the actual nominal wall thickness.

product specification and materialThe governing product specification and grade are independent of the Schedule designation.

NPS and the governing dimensional tableChoose the appropriate dimensional reference for carbon/alloy or stainless steel pipe.

the corresponding nominal wallThe schedule designation maps to wall thickness, which is then compared with required design wall and manufacturing tolerance.

Relationship between schedule and nominal wallShowing both schedule and nominal wall prevents interpretation differences.

Design warning: schedule is not a pressure class or allowable pressure. Pressure capacity must be calculated using the design code, material properties at design temperature, negative tolerance, corrosion allowance and other applicable factors.

Threading: ASME B36.10-2022 notes that Schedule 5 and Schedule 10 wall thicknesses do not permit threading in accordance with ASME B1.20.1. This is separate from pressure design and must be checked with the intended joint type.

Key questions

Frequently asked questions

Does SCH 40 have the same wall in every size?

No. Schedule is a table designation, and the corresponding wall thickness changes with nominal pipe size.

Does a higher schedule always mean a higher allowable pressure?

A thicker wall can increase pressure capacity, but allowable pressure also depends on material, temperature, tolerance, corrosion allowance and the design code.

Are SCH 40 and SCH 40S always identical?

They should not be assumed identical without checking the governing table. The S suffix belongs to the stainless pipe dimensional standard.

Is STD always the same as SCH 40?

No. They match at several common sizes, but the specific NPS table must be checked.

Is XS always SCH 80?

No. NPS 10 is a clear example: XS is 12.70 mm while SCH 80 is 15.09 mm.

Is XXS the same as SCH 160?

No. XXS is an independent traditional wall designation and may be thicker or thinner than SCH 160 depending on NPS.

Technical sources

Official editions and pages checked

ASME B36.10M — Welded and Seamless Wrought Steel PipeASME

ASME B36.19M — Stainless Steel PipeASME

ASTM A53/A53M — Welded and Seamless Steel PipeASTM

ASTM A106/A106M — Seamless Carbon Steel PipeASTM

The cited edition, scope and supplementary requirements remain subject to the official source and governing project documents.
