تیوب خم U (U Tube) برای مبدل حرارتی

Q: مزیت اصلی تعریف تیوب خم U (U Tube)

جذب بهتر اختلاف انبساط حرارتی بین پوسته و تیوبها.

Q: آیا هر تیوب مستقیمی را میتوان به تیوب خم U (U Tube) تبدیل کرد؟

خیر. جنس و گرید فولاد، ضخامت، شعاع خم، شکلپذیری و عملیات حرارتی باید مناسب باشند.

Q: مهمترین عیب احتمالی در خم چیست؟

نازکشدن دیواره بیرونی، بیضویشدن، چینخوردگی و ترک.

Q: آیا تیوب خم U (U Tube) برای رسوب زیاد مناسب است؟

در سرویسهایی که تمیزکاری مکانیکی مکرر لازم است، محدودیت دسترسی داخل خم باید جدی بررسی شود.

Reference Class · U-Bend Heat-Exchanger تیوب (Tube) · MANIK TRADING

تیوب خم U یا تیوب خم U (U Tube) تیوب مستقیمی است که با شعاع و روش کنترل‌شده خم می‌شود تا در مبدل حرارتی پوسته و لوله نوع U به‌کار رود. کیفیت خم، نازک‌شدن دیواره، بیضوی‌شدن، عملیات حرارتی، تمیزی و قابلیت ردیابی مستقیماً بر عمر و عملکرد مبدل اثر دارند.

خلاصه مهندسی: انتخاب تیوب خم U (U Tube) فقط با تعیین جنس و گرید فولاد و قطر کامل نمی‌شود. باید شعاع خم، فاصله ساق‌ها، طول مستقیم، حداقل ضخامت پس از خم، بیضوی‌شدن، نوع عملیات حرارتی، وضعیت سطح، آزمون نشتی و بسته‌بندی نیز مشخص شوند.

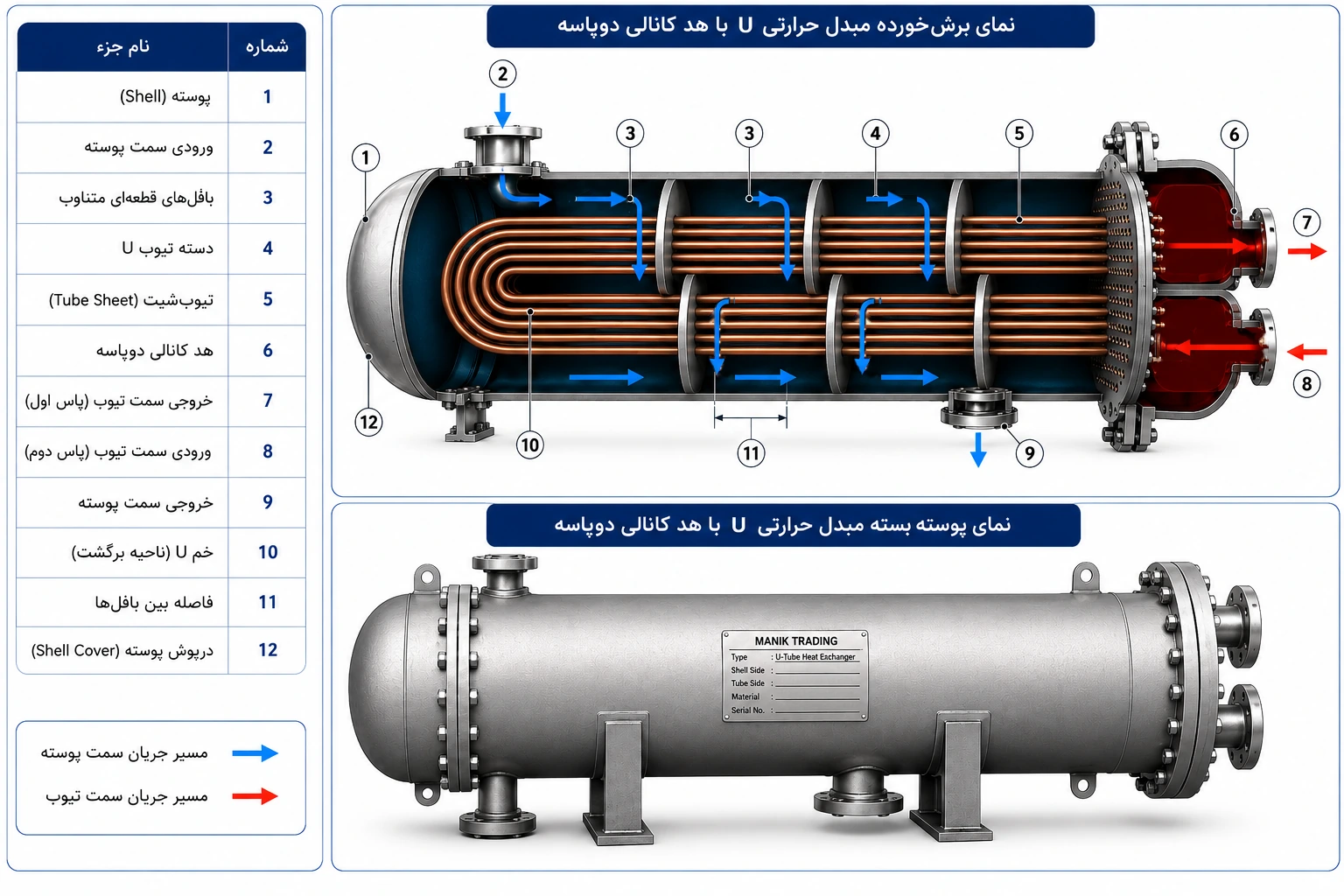

شکل ۱، نمای برش‌خورده و نمای پوسته‌بسته مبدل حرارتی U با هد کانالی دوپاسه و مسیرهای جریان — شکل ۱ — اجزای اصلی، مسیر جریان و نمای خارجی مبدل حرارتی U.

تعریف تیوب خم U (U Tube)

تیوب خم U (U Tube) یک تیوب مبدل حرارتی است که در ناحیه میانی با شعاع مشخص خم می‌شود و دو ساق موازی ایجاد می‌کند. هر دو انتهای تیوب در یک تیوب‌شیت قرار می‌گیرند و سمت خم در داخل پوسته آزاد است.

این آرایش اختلاف انبساط حرارتی بین پوسته و تیوب‌ها را بهتر جذب می‌کند، اما تمیزکاری مکانیکی داخل خم و تعویض تیوب نسبت به طرح تیوب مستقیم دشوارتر است.

مشخصات سریع تیوب خم U

موضوع	اطلاعات مهندسی
کاربرد اصلی	مبدل حرارتی پوسته و لوله نوع U
آرایش اتصال	هر دو انتهای تیوب روی یک تیوب‌شیت
مزیت اصلی	جذب مناسب اختلاف انبساط حرارتی
محدودیت اصلی	دشواری تمیزکاری مکانیکی داخل خم
مشخصه‌های کلیدی	OD، WT، شعاع خم، فاصله ساق‌ها، طول مستقیم و تلرانس
کنترل‌های مهم	نازک‌شدن دیواره، بیضوی‌شدن، ترک، سطح و عملیات حرارتی

جنس‌های متداول تیوب خم U

نسخه قابل دانلودMANIK TRADING

دانلود جدول

استاندارد یا جنس و گرید	نوع آلیاژ یا فولاد	کاربرد متداول
ASTM A179	فولاد کم‌کربن بدون درز و کشش سرد	مبدل و کندانسور عمومی
ASTM A213 T11 / T22	فولاد آلیاژی کروم-مولیبدن	دمای بالاتر و سرویس خزشی
ASTM A213 TP304 / TP316	استنلس استیل آستنیتی	خوردگی و دمای بالاتر
Copper Alloys	آلیاژهای مس و مس-نیکل	کندانسور و آب خنک‌کننده
Titanium	تیتانیوم صنعتی	آب دریا و محیط بسیار خورنده

هندسه و مشخصه‌های خم U

نسخه قابل دانلودMANIK TRADING

دانلود جدول

مشخصه	نماد متداول	اثر مهندسی
قطر خارجی	OD	انطباق با تیوب‌شیت، بافل و تجهیزات خم‌کاری
ضخامت دیواره	WT	مقاومت فشار و حداقل ضخامت پس از خم
شعاع خم	CLR	کنترل کرنش، نازک‌شدن و بیضوی‌شدن
فاصله ساق‌ها	Leg Spacing	انطباق با آرایش سوراخ‌های تیوب‌شیت
طول مستقیم	Straight Length	نصب، عبور از بافل‌ها و اتصال به تیوب‌شیت
صفحه خم	Bend Plane	کنترل پیچش و هم‌راستایی دو ساق

روش‌های خم‌کاری تیوب U

خم‌کاری کششی دور قالب: مناسب برای کنترل دقیق شعاع و شکل.
خم‌کاری با ماندریل: برای کاهش بیضوی‌شدن و چین‌خوردگی در شعاع‌های کوچک‌تر.
خم‌کاری فشاری: برای برخی ابعاد و شعاع‌های بزرگ‌تر.
خم‌کاری القایی: بیشتر برای لوله‌های ضخیم و قطر بالاتر؛ کاربرد آن در تیوب‌های مبدل محدودتر است.

نازک‌شدن دیواره و بیضوی‌شدن

سطح بیرونی خم کشیده می‌شود و ضخامت آن کاهش می‌یابد؛ سطح داخلی خم تحت فشار قرار می‌گیرد و ممکن است ضخیم‌تر یا چین‌خورده شود. همچنین مقطع می‌تواند از حالت دایره‌ای به بیضی تبدیل شود.

نسخه قابل دانلودMANIK TRADING

دانلود جدول

پدیده	محل یا علت	کنترل پیشنهادی
نازک‌شدن	سطح بیرونی خم	کنترل شعاع، ماندریل، روانکاری و حداقل WT پس از خم
بیضوی‌شدن	تغییر شکل مقطع	قالب مناسب، ماندریل و کنترل قطر در چند جهت
چین‌خوردگی	سطح داخلی خم	تنظیم فشار قالب و پشتیبانی داخلی
ترک سطحی	کرنش زیاد یا عیب اولیه	بازرسی چشمی، PT/MT و کنترل فرایند
پیچش ساق‌ها	عدم کنترل صفحه خم	فیکسچر و اندازه‌گیری هم‌راستایی

نقشه‌های هندسی و تغییر شکل خم U

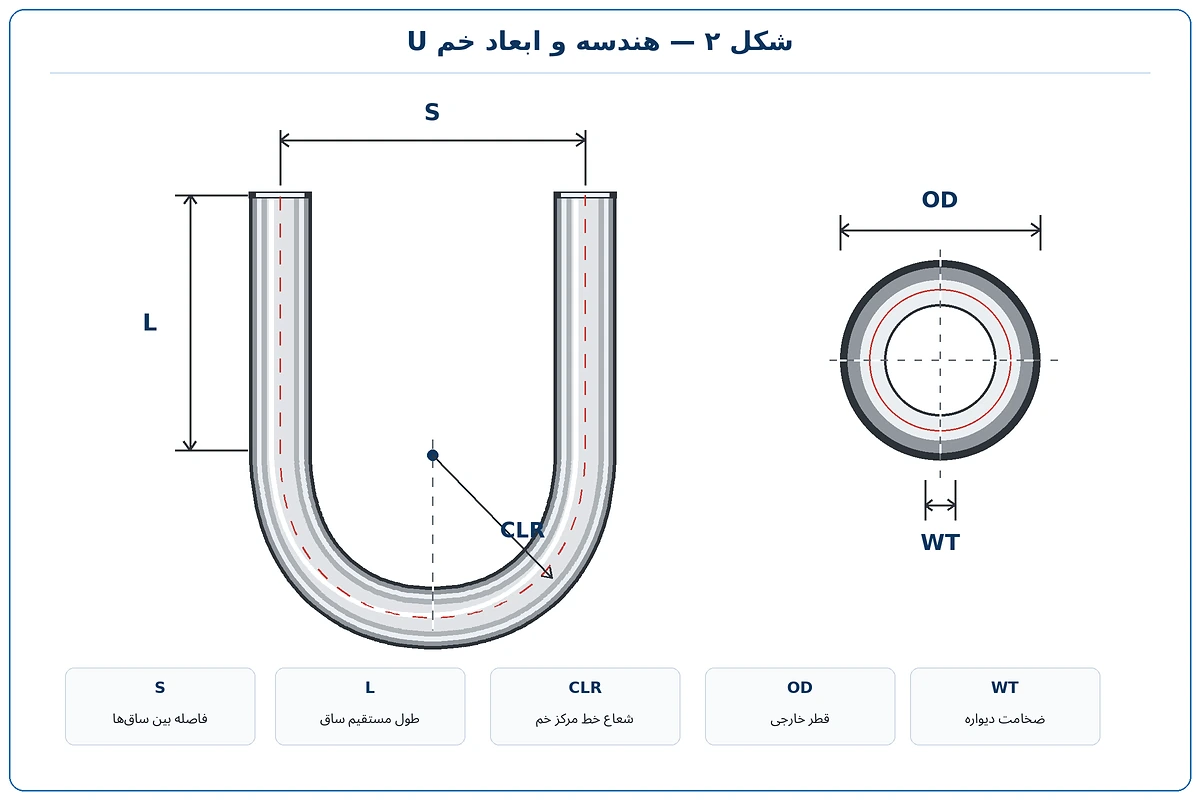

شکل ۲، هندسه و ابعاد خم U شامل فاصله ساق‌ها، طول مستقیم، شعاع خط مرکز، قطر خارجی و ضخامت دیواره — شکل ۲ — هندسه، ابعاد و مشخصه‌های اصلی خم U.

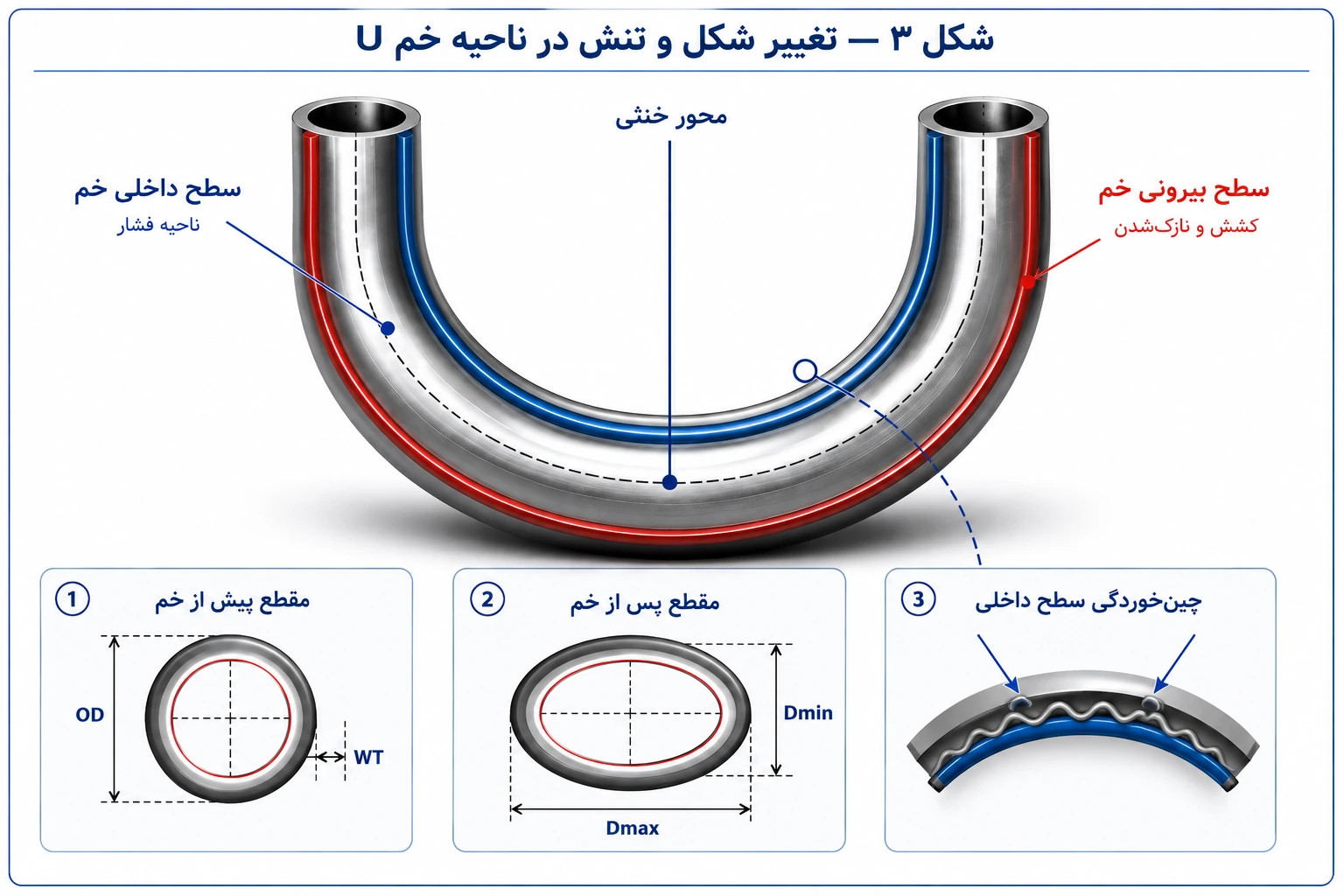

شکل ۳، تنش و تغییر شکل در ناحیه خم U شامل محور خنثی، سطح داخلی، سطح بیرونی، بیضوی‌شدن و چین‌خوردگی — شکل ۳ — توزیع تنش، بیضوی‌شدن و چین‌خوردگی در ناحیه خم.

عملیات حرارتی پس از خم

نیاز به عملیات حرارتی پس از خم به جنس و گرید فولاد، شعاع خم، میزان کرنش، استاندارد محصول و مشخصات پروژه وابسته است.

فولاد کربنی ممکن است پس از خم به تنش‌زدایی یا عملیات حرارتی موضعی نیاز داشته باشد.
فولادهای آلیاژی کروم-مولیبدن ممکن است به کنترل دقیق دما و زمان نیاز داشته باشند.
استنلس استیل آستنیتی در برخی پروژه‌ها پس از خم به عملیات محلولی نیاز دارد.
عملیات حرارتی نامناسب می‌تواند مقاومت خوردگی یا خواص مکانیکی را کاهش دهد.

آزمون و بازرسی تیوب U

کنترل ابعاد تیوب مستقیم قبل از خم
اندازه‌گیری شعاع خم، فاصله ساق‌ها و طول‌ها
کنترل حداقل ضخامت دیواره در تاج خم
اندازه‌گیری بیضوی‌شدن
بازرسی چشمی سطح داخلی و خارجی
آزمون مایع نافذ برای استنلس استیل یا آلیاژهای غیرمغناطیسی در صورت نیاز
آزمون ذرات مغناطیسی برای مواد فرومغناطیس در صورت نیاز
آزمون هیدرواستاتیک، پنوماتیک یا جریان گردابی طبق الزامات فنی پروژه

تمیزی، سطح و بسته‌بندی

داخل تیوب باید عاری از براده، روغن، رطوبت، پوسته و آلودگی باشد. آلودگی باقی‌مانده می‌تواند باعث گرفتگی، خوردگی، آلودگی سیال یا اشکال در آزمون نشتی شود.

دو سر تیوب باید محافظت شوند و بسته‌بندی از تغییر شکل ساق‌ها و آسیب به خم جلوگیری کند. برای تیوب‌های استنلس استیل و تیتانیوم، جداسازی از فولاد کربنی اهمیت ویژه دارد.

پارامترهای فنی تیوب خم U

۱.

جنس و گرید: استاندارد، گرید و وضعیت عملیات حرارتی باید در مبنای فنی محصول مشخص باشد.

۲.

ابعاد: OD، WT، طول مستقیم و فاصله ساق‌ها باید در تعریف فنی محصول مشخص باشد.

۳.

خم: CLR، صفحه خم و تلرانس هندسی باید در مبنای فنی محصول مشخص باشد.

۴.

تغییر شکل: حداکثر نازک‌شدن و بیضوی‌شدن مجاز باید به‌صورت فنی تعریف شده باشد.

۵.

عملیات حرارتی: نیاز به تنش‌زدایی یا عملیات محلولی در ارزیابی فنی بررسی می‌شود.

۶.

آزمون: هیدرواستاتیک، ECT، PT/MT و کنترل ضخامت باید در تعریف فنی محصول مشخص باشد.

۷.

بسته‌بندی: حفاظت خم، ساق‌ها، دو سر و تفکیک جنس و گرید فولاد باید به‌صورت فنی تعریف شده باشد.

مقایسه تیوب خم U و تیوب مستقیم (Straight Tube)

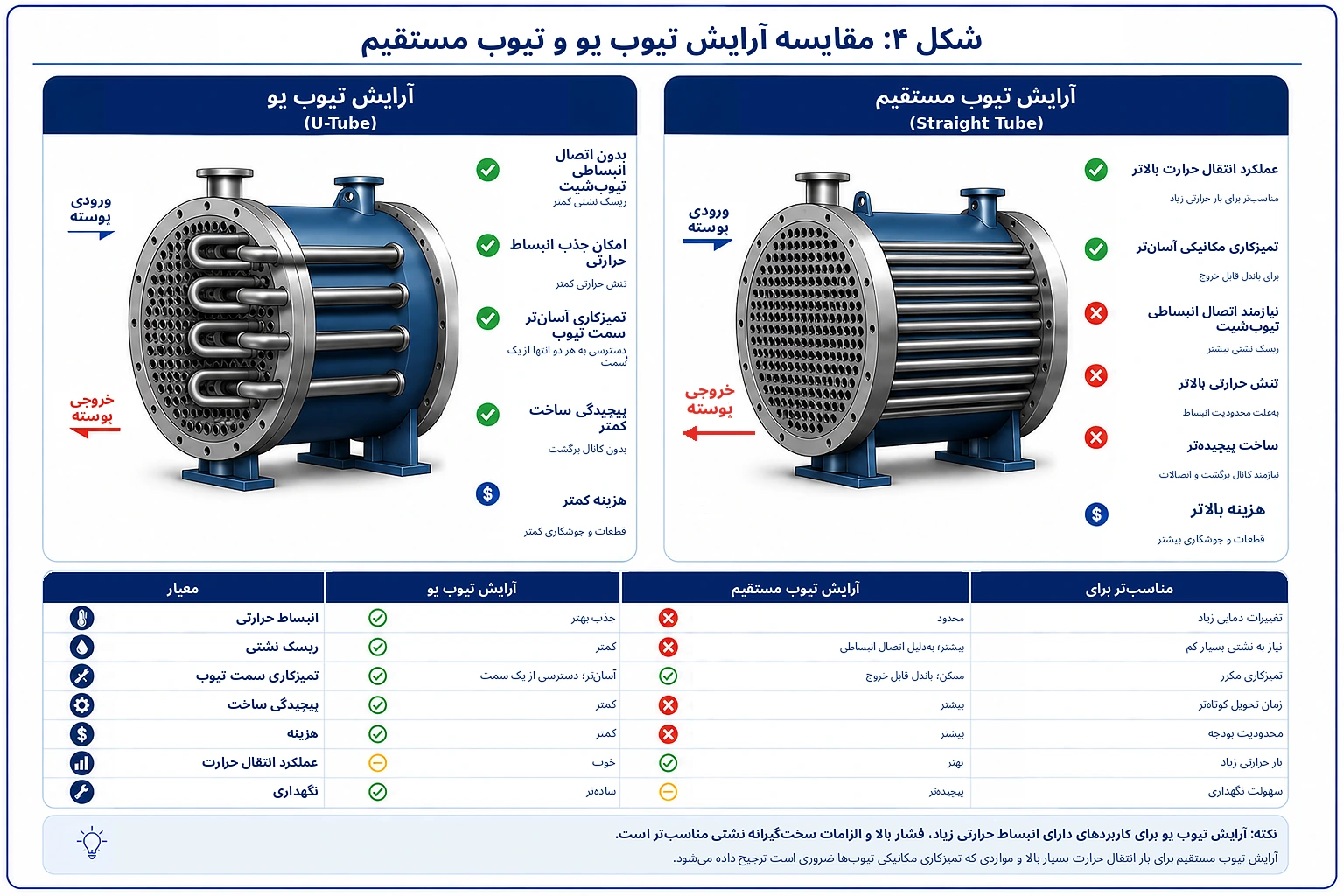

شکل ۴، مقایسه آرایش تیوب U و تیوب مستقیم از نظر انبساط حرارتی، ریسک نشتی، تمیزکاری، پیچیدگی ساخت، هزینه و نگهداری — شکل ۴ — مقایسه مهندسی آرایش تیوب U و تیوب مستقیم.

هندسه، عملیات حرارتی و آزمون‌های تیوب خم U

استاندارد محصول، جنس و گرید و وضعیت عملیات حرارتی

قطر خارجی، ضخامت دیواره و طول مستقیم

شعاع مرکز خم و فاصله ساق‌ها

تلرانس طول، فاصله ساق‌ها، صفحه خم و هم‌راستایی

حداکثر نازک‌شدن و بیضوی‌شدن

عملیات حرارتی پس از خم

آزمون‌ها، تمیزی، وضعیت دو سر و بسته‌بندی

گواهی آزمون کارخانه و قابلیت ردیابی

سؤالات متداول تیوب U

مزیت اصلی تعریف تیوب خم U (U Tube)

جذب بهتر اختلاف انبساط حرارتی بین پوسته و تیوب‌ها.

آیا هر تیوب مستقیمی را می‌توان به تیوب خم U (U Tube) تبدیل کرد؟

خیر. جنس و گرید فولاد، ضخامت، شعاع خم، شکل‌پذیری و عملیات حرارتی باید مناسب باشند.

مهم‌ترین عیب احتمالی در خم چیست؟

نازک‌شدن دیواره بیرونی، بیضوی‌شدن، چین‌خوردگی و ترک.

آیا بعد از خم عملیات حرارتی لازم است؟

بسته به جنس و گرید فولاد، شعاع خم، میزان کرنش و مشخصات پروژه ممکن است لازم باشد.

آیا تیوب خم U (U Tube) برای رسوب زیاد مناسب است؟

در سرویس‌هایی که تمیزکاری مکانیکی مکرر لازم است، محدودیت دسترسی داخل خم باید جدی بررسی شود.

U Tube: Engineering Reference for U-Bend Heat-Exchanger Tubes

Reference Class · U-Bend Heat-Exchanger Tube · MANIK TRADING

A U Tube is a straight heat-exchanger tube bent to a controlled radius to form two parallel legs for use in a U-tube shell-and-tube exchanger.

Engineering summary: U-tube purchasing requires more than material, OD and wall thickness. Bend radius, leg spacing, straight length, minimum post-bend wall, ovality, heat treatment, surface condition, testing and packaging must also be specified.

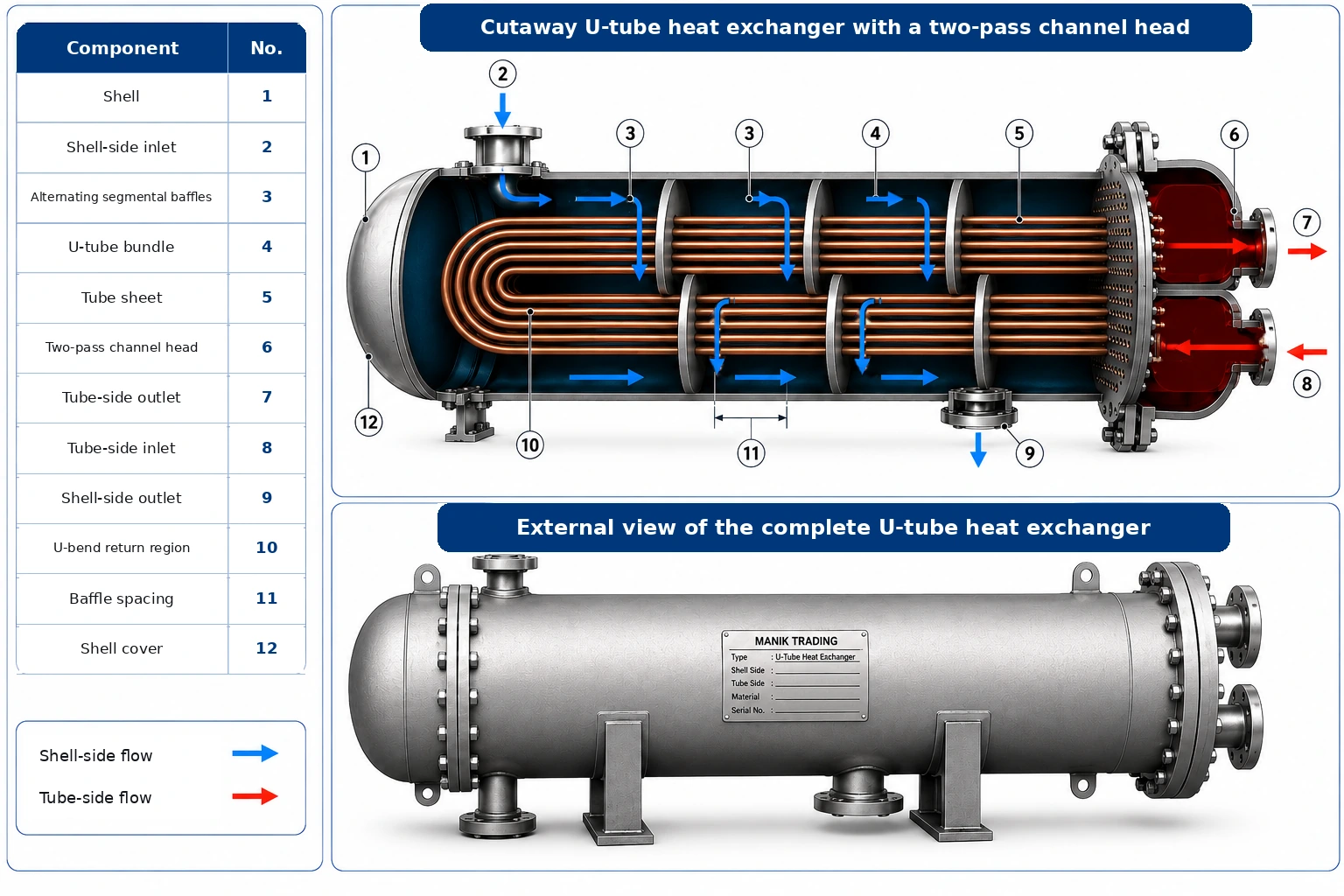

Figure 1, cutaway and external views of a U-tube heat exchanger with a two-pass channel head and flow paths — Figure 1 — Principal components, flow paths and external view of a U-tube heat exchanger.

What is a U Tube?

A U Tube is bent at its midpoint to create two parallel legs. Both tube ends are connected to the same tubesheet while the bend remains free inside the shell.

This arrangement accommodates differential thermal expansion effectively, but mechanical cleaning through the bend and individual tube replacement are more difficult.

U Tube quick facts

DownloadableMANIK TRADING

Download table

Item	Engineering information
Main use	U-tube shell-and-tube heat exchanger
Connection arrangement	Both tube ends on one tubesheet
Main advantage	Accommodation of differential thermal expansion
Main limitation	Restricted mechanical cleaning through the bend
Key dimensions	OD, wall, centerline radius, leg spacing and straight length

Common U Tube materials

DownloadableMANIK TRADING

Download table

Standard or material	Material family	Typical application
ASTM A179	Seamless cold-drawn low-carbon steel	General exchanger and condenser service
ASTM A213 T11 / T22	Chrome-moly alloy steel	Higher-temperature service
ASTM A213 TP304 / TP316	Austenitic stainless steel	Corrosive and higher-temperature service
Copper alloys	Copper and copper-nickel	Condensers and cooling-water service
Titanium	Commercially pure titanium	Seawater and highly corrosive service

U-bend geometry

DownloadableMANIK TRADING

Download table

Parameter	Common symbol	Engineering effect
Outside diameter	OD	Tubesheet, baffle and tooling compatibility
Wall thickness	WT	Pressure strength and minimum post-bend wall
Centerline radius	CLR	Strain, thinning and ovality
Leg spacing	Leg Spacing	Compatibility with tubesheet hole pattern
Straight length	Straight Length	Assembly, baffle passage and tubesheet connection
Bend plane	Bend Plane	Twist and leg alignment control

Bending methods

Rotary-draw bending for accurate radius control
Mandrel bending to reduce ovality and wrinkling
Compression bending for selected larger-radius applications
Induction bending mainly for heavier pipe rather than typical exchanger tubing

Wall thinning, ovality and defects

DownloadableMANIK TRADING

Download table

Condition	Cause or location	Control
Wall thinning	Outer bend surface	Radius, mandrel, lubrication and post-bend wall verification
Ovality	Cross-section distortion	Tooling, mandrel and multi-direction diameter checks
Wrinkling	Inner bend surface	Pressure-die adjustment and internal support
Surface cracking	High strain or pre-existing defects	Visual inspection and PT/MT where applicable
Leg twist	Uncontrolled bend plane	Fixtures and alignment measurement

Engineering diagrams for U-bend geometry and deformation

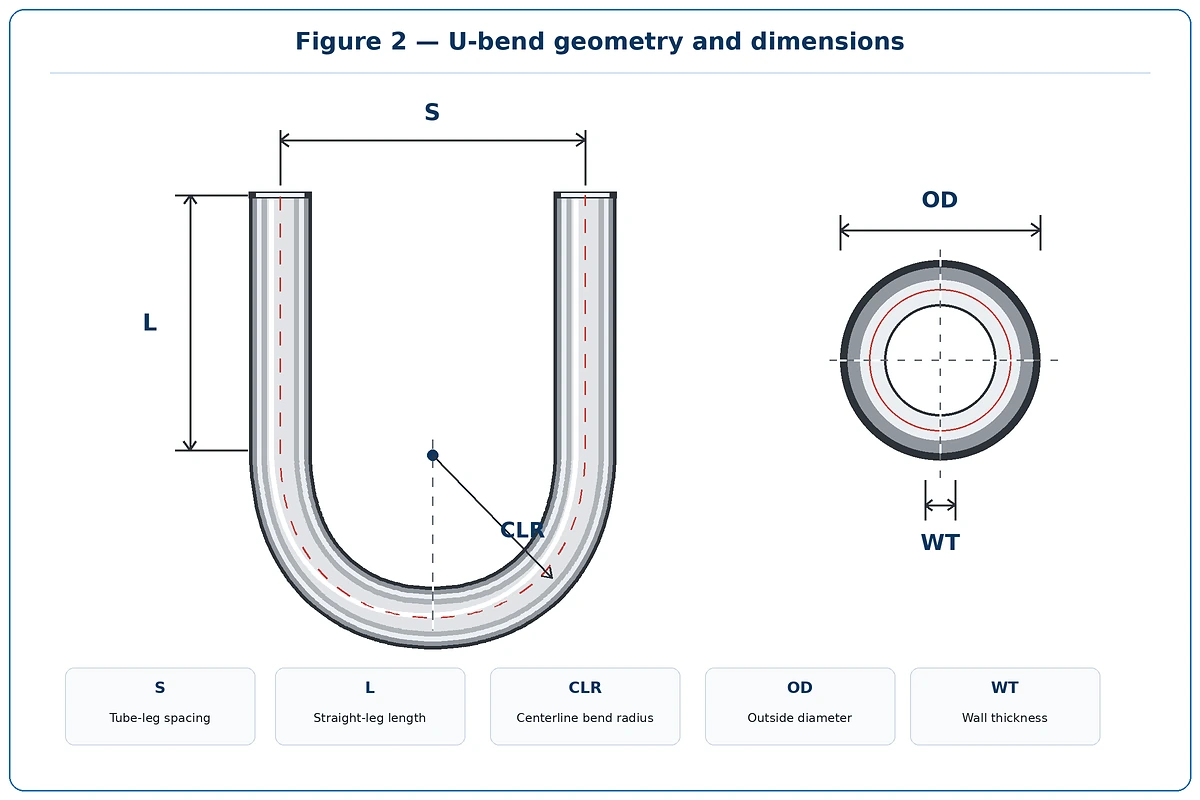

Figure 2, U-bend geometry and dimensions including leg spacing, straight length, centerline radius, outside diameter and wall thickness — Figure 2 — U-bend geometry, dimensions and principal parameters.

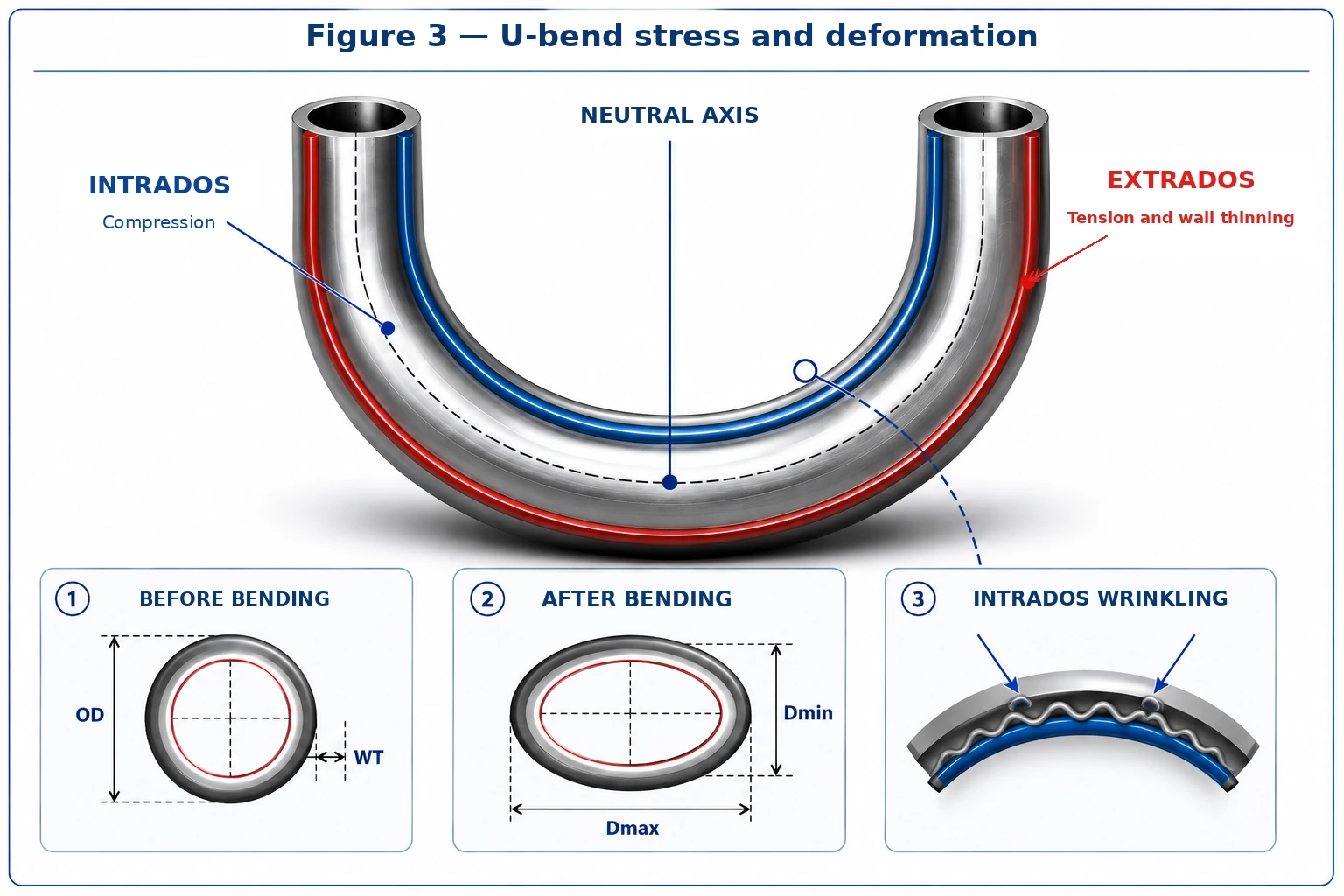

Figure 3, U-bend stress and deformation including neutral axis, intrados, extrados, ovality and wrinkling — Figure 3 — Stress distribution, ovality and intrados wrinkling.

Post-bend heat treatment

Heat-treatment requirements depend on material, bend radius, strain, product standard and project specification.

Carbon steel may require stress relief or local heat treatment.
Chrome-moly alloy grades may require tightly controlled time and temperature.
Austenitic stainless grades may require solution heat treatment in some projects.
Incorrect heat treatment can reduce corrosion resistance or mechanical performance.

Testing and inspection

Pre-bend straight-tube dimensional verification
Bend radius, leg spacing and straight-length measurement
Minimum wall measurement at the bend crown
Ovality measurement
Visual inspection of internal and external surfaces
PT or MT where applicable
Hydrostatic, pneumatic or eddy-current testing as specified

U-tube technical parameters

The technical product definition includes material standard, grade and heat-treated condition.
The technical definition covers OD, wall thickness, straight length and leg spacing.
The technical product definition includes CLR, bend plane and geometry tolerances.
Defined acceptance limits are required for maximum wall thinning and ovality limits.
The technical definition covers post-bend heat treatment.
The technical product definition includes hydrotest, ECT, PT/MT and wall-thickness inspection.
The technical definition covers cleaning, end protection and packaging.

U Tube compared with Straight Tube

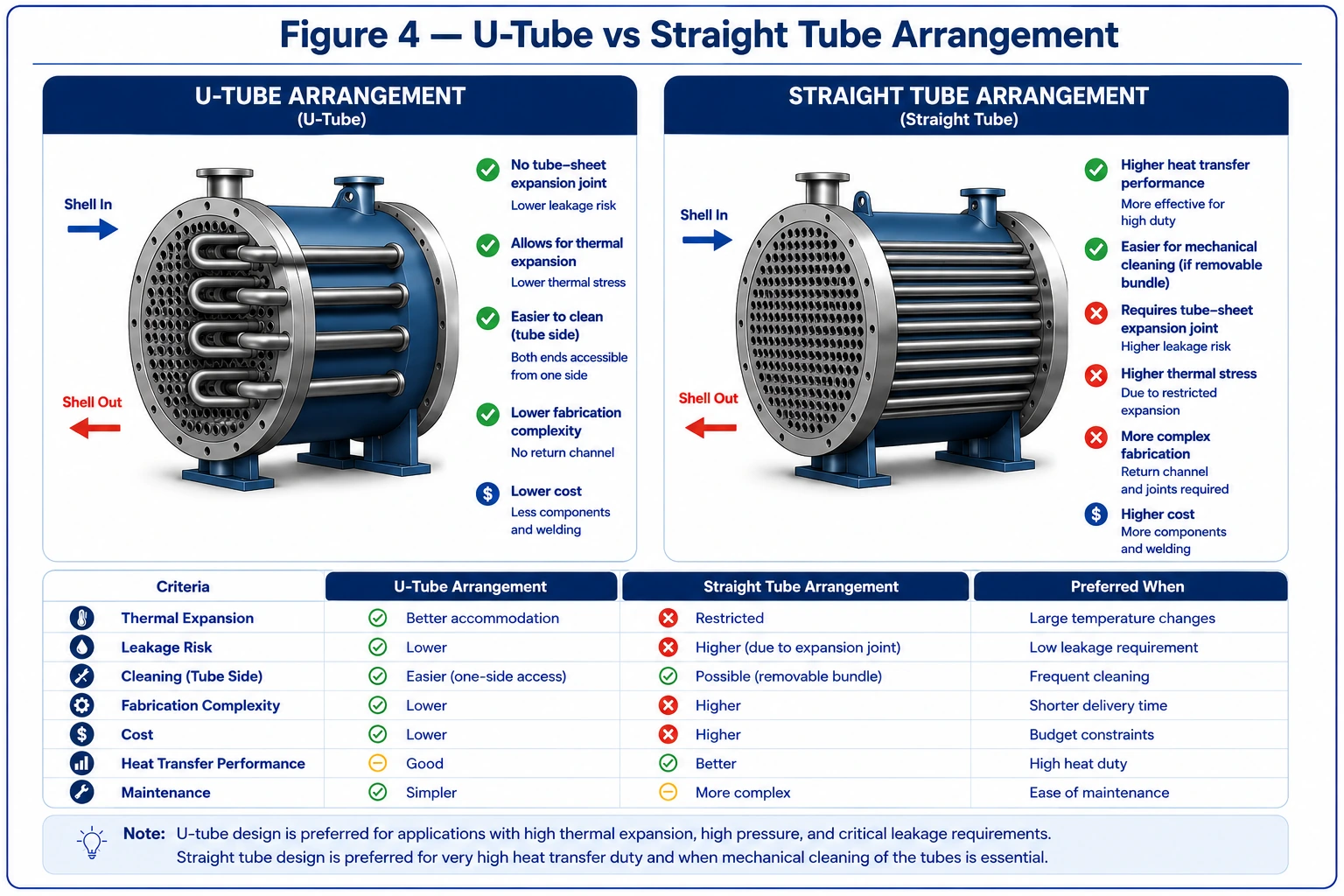

Figure 4, engineering comparison of U-tube and straight-tube arrangements for thermal expansion, leakage, cleaning, fabrication, cost and maintenance — Figure 4 — Engineering comparison of U-tube and straight-tube arrangements.

FAQ

What is the main advantage of a U Tube?

It accommodates differential thermal expansion between shell and tubes.

Can any straight tube be bent into a U Tube?

No. Material, wall thickness, bend radius, ductility and heat treatment must be suitable.

What are the main bend defects?

Wall thinning, ovality, wrinkling, cracking and leg twist.

Is post-bend heat treatment always required?

No. It depends on material, bend severity and project requirements.
